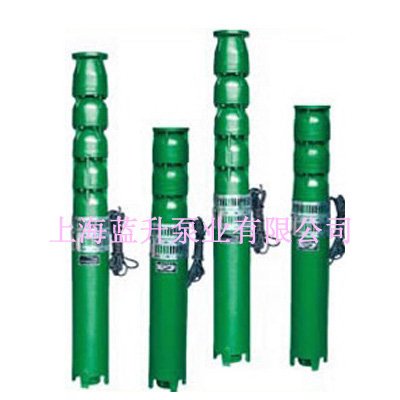

一、QJ深井泵，QJ深井潜水泵，QJ潜水深井泵，QJ水泵产品介绍

QJ深井泵（QJ水泵）是电机与水泵直联一体潜入水中工作的提水机具，它适用于从深井撮地下水、也可用 于河流、水库、水渠等到提水工程：主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用。

二、QJ深井泵，QJ深井潜水泵，QJ潜水深井泵，QJ水泵特点

1、电机、水泵一体、潜入水中运行，安全可靠。

2、对井管、扬水管无特殊要求（即：钢管井、灰管井、土井等均可使用；在压力许可下、钢管、胶管、塑料管等均可作扬水管使用

3、安装、使用、维护方便简单占地面积小、不需要造泵房。

4、结构简单，节省原材料。

潜水电泵使用的条件是否合适，管理得当与使用寿命有直接的关系。

三、QJ深井泵，QJ深井潜水泵，QJ潜水深井泵，QJ水泵使用条件

1、额定频率为50HZ，额定电压为380+5%伏的三相交流电源。

2、水泵进水口必须在动水位1米以下，但潜水深度不得超过静水位以下70米，电机下端距井底水深最少在1米以上。

3、水温一般不得高于20OC。

4、水质要求：（1）水中含砂量不大于0.01%（重量比）；

（2）PH值在6.5~8.5范围；

（3）氯离子含量不大于400毫克/升

5、要求井正直、进壁光滑。

四、QJ深井泵，QJ深井潜水泵，QJ潜水深井泵，QJ水泵结构说明

1、QJ深井泵，QJ深井潜水泵，QJ潜水深井泵，QJ水泵由：水泵、潜水电机（包括电缆）、输水管和控制开关四大部分组成。潜水泵为单吸多级立式离心泵：潜水电机为密闭充水湿式、立式三相笼异步电动机，电机与水泵通过爪式或单健筒式联轴器直接；配备有不同规格的三芯电缆；起动设备为不同容量等级的空气开关和自偶减压起动器、输水管为不同直径的钢管制成、采用法兰联接，高扬程式电泵采用闸阀控制。

2、潜水泵每级导流壳中装有一个橡胶轴承；叶轮用锥形套固定在泵轴上；导流壳采用螺纹或螺栓联成一体。

3、高扬程潜水泵上部装有止回阀，避免停机水垂造成机组破坏。

4、潜水电机轴上部装有迷宫式防砂器和两个反向装配的骨架油封，防止流砂进入电机。

5、潜水电机采用水润滑轴承，下部装有橡胶调压膜、调压弹簧，组成调压室，调节由于温度引起的 压力变化；电机绕组采用聚乙稀绝缘，尼龙护套耐用消费品水电磁线，电缆联接方式按QJ型电缆接头工艺，把接头绝缘脱去刮净漆层，分别接好，焊接牢固，用生橡胶绕一层。再用防水粘胶带缠2~3层，外面包上2~3层防水胶布或用水胶粘结包一层橡胶带（自行车里带）以防渗水。

6、电机密闭，采用精密止口螺栓，电缆出口加胶垫进行密封。

7、电机上端有一个注水孔，有一个放气孔，下部有一个放水孔。

8、电机下部装有上下止推轴承，止推轴承上有沟槽用于冷却，和它对磨的是不锈钢推力盘，随水泵的上下轴向力。

五、QJ深井泵，QJ深井潜水泵，QJ潜水深井泵，QJ水泵性能参数

型号	功率KW	型号	功率KW	型号	功率KW
100QJ2-50/10	0.75	150QJ5-100/14	3	200QJ20-81/6	7.5
2-80/16	1.1	5-150/21	4	20-93/7	9.2
2-100/20	1.5	5-200/28	5.5	20-108/8	11
2-140/28	1.5	5-250/35	7.5	20-121/9	13
2-160/32	2.2	150QJ10-50/7	3	20-133/10	15
2/200/40	3	10-78/11	4	20-148/11	15
100QJ3.2-54/8	0.75	10-100/14	5.5	20-162/12	18.5
3.2-72/11	1.1	10-128/18	7.5	20-175/13	18.5
3.2-99/15	1.5	10-150/21	7.5	20-202/15	22
3.2-135/20	2.2	10-178/25	9.2	20-243/18	25
3.2-170/25	3	10-200/28	11	20-270/20	30
3.2-230/34	4	10-250/35	13	200QJ32-26/2	4
100QJ5-24/6	0.75	150QJ20-33/5	3	32-39/3	5.5
5-36/9	1.1	20-39/6	4	32-52/4	7.5
5-48/12	1.5	20-52/8	5.5	32-65/5	11
5-72/18	2.2	20-59/9	5.5	32-78/6	11
5-108/27	3	20-72/11	7.5	32-91/7	13
5-128/32	4	20-78/12	7.5	32-104/8	15
5-164/41	5.5	20-85/13	9.2	32-130/10	18.5
5-220/55	7.5	20-91/14	9.2	32-156/12	25
100QJ8-20/4	1.1	20-104/16	11	32-182/14	30
8-30/6	1.5	20-124/19	13	32-195/15	30
8-40/8	2.2	20-130/20	13	32-234/18	37
8-50/10	3	20-143/22	15	200QJ40-26/2	5.5
8-70/14	3	20-156/24	15	40-39/3	7.5
8-85/17	4	150QJ32-18/3	3	40-52/4	9.2
8-95/19	5.5	32-24/4	4	40-65/5	11
8-150/30	7.5	32-36/6	5.5	40-78/6	15
100QJ10-48/10	2.2	32-42/7	7.5	40-91/7	18.5
10-60/13	3	32-54/9	9.2	40-104/8	18.5
10-80/17	4	32-66/11	11	40-117/9	22
10-108/22	5.5	32-84/14	13	40-143/11	25
10-130/27	7.5	150QJ32-90/15	15	40-169/13	30
100QJ15-27/8	2.2	32-96/16	15	40-182/14	37
15-34/10	3	32-108/18	18.5	200QJ50-13/1	4
15-52/14	4	200QJ20-40/3	4	50-26/2	5.5
15-58/18	5.5	20-54/4	5.5	50-39/3	9.2
15-82/24	7.5	20-67/5	7.5	50-52/4	11
型号	功率KW	型号	功率KW	型号	功率KW
200QJ50-65/5	15	250QJ80-160/8	55	300QJ200-80/4	75
50-78/6	18.5	80-180/9	63	200-100/5	90G
50-91/7	22	80-200/10	75	200-120/6	110G
50-104/8	25	250QJ100-36/2	15	300QJ230-20/1	22
50-130/10	30	100-54/3	25	230-40/2	45
50-156/12	37	100-72/4	30	230-60/3	75
200QJ63-12/1	4	100-90/5	37	230-80/4	90G
63-24/2	7.5	100-108/6	45	230-100/5	110G
63-36/3	11	100-126/7	55	350QJ320-30/1	45
63-48/4	15	100-144/8	63	320-60/2	90G
63-60/5	18.5	100-162/9	75
63-72/6	22	250QJ125-16/1	9.2
63-84/7	25	125-32/2	18.5
63-108/9	30	125-48/3	25
63-120/10	37	125-64/4	37
200QJ80-11/1	4	125-80/5	45
80-22/2	7.5	125-96/6	55
80-33/3	11	125-112/7	63
80-44/4	15	125-128/8	75
80-55/5	18.5	250QJ140-15/1	9.2
80-66/6	22	140-30/2	18.5
80-77/7	30	140-45/3	30
80-88/8	37	140-60/4	37
80-99/9	37	140-75/5	45
250QJ50-80/4	18.5	140-90/6	55
50-100/5	22	140-105/7	63
50-120/6	25	140-120/8	75
50-140/7	37	140-150/10	90G
50-160/8	37	250QJ160-15/1	11
50-180/9	45	160-30/2	22
50-200/10	45	160-45/3	37
50-220/11	55G	160-60/4	45
50-240/12	55G	160-75/5	55
250QJ80-60/3	22	160-90/6	63
80-80/4	30	160-105/7	75
80-100/5	37	300QJ200-20/1	18.5
80-120/6	45	200-40/2	37
80-140/7	55	200-60/3	55
